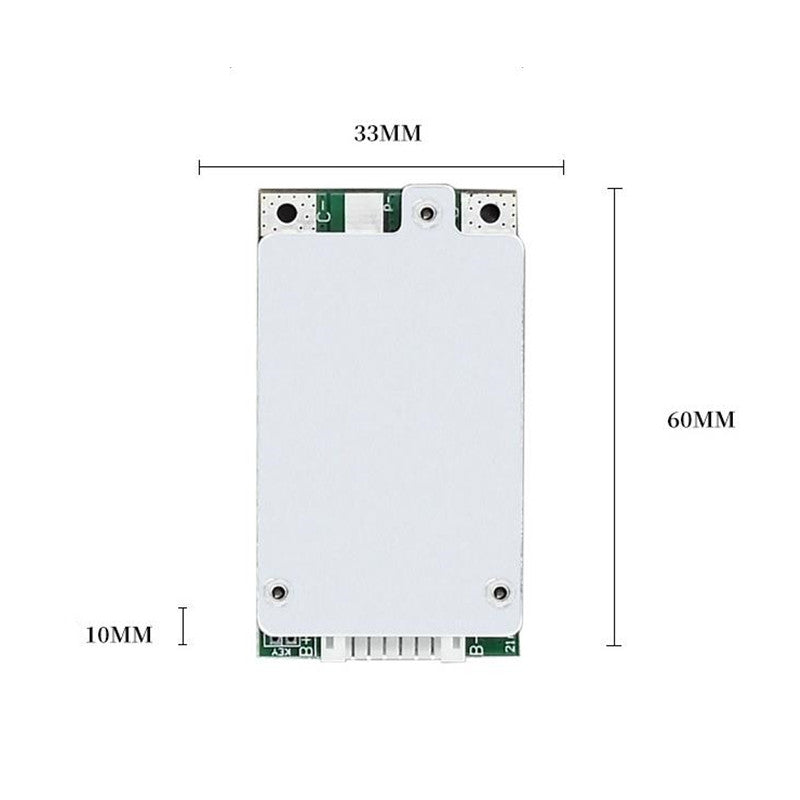

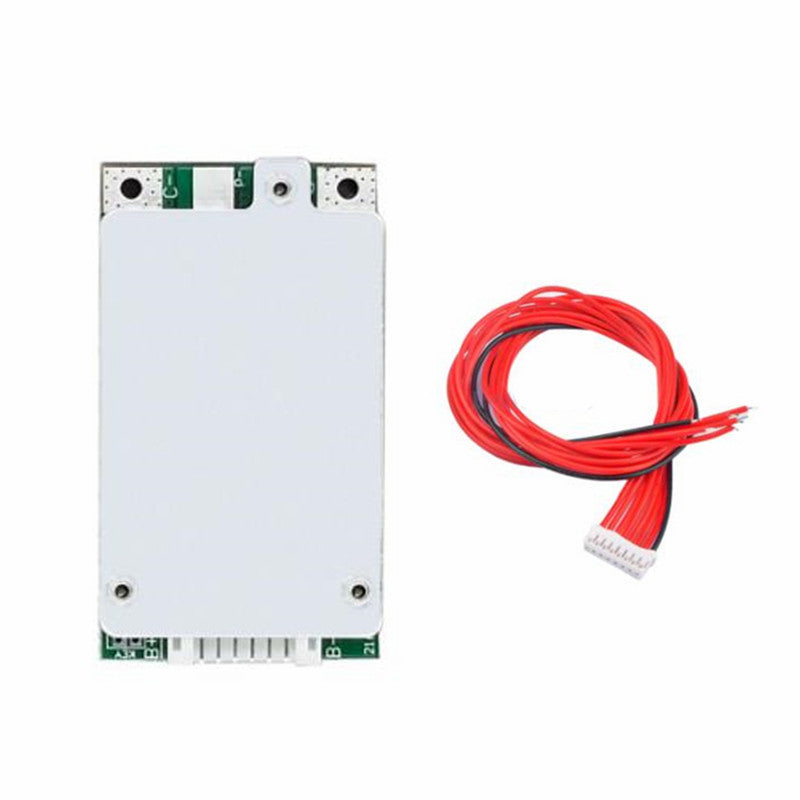

BMS 7S 18650 Li-Ion Paquete de batería de Litio Protección Placa

Descripción de los símbolos del diagrama de cableado:
Polo negativo total de la batería «B-«

Electrodo negativo de carga y descarga «C-«

«P-» NO CABLEAR

«B1-» El polo negativo del primer juego de baterías es también el polo negativo total.

«B1+» el polo positivo de la primera batería y el polo negativo de la segunda batería;

«B2+» el polo positivo de la segunda batería y el polo negativo de la tercera batería;

«B3+» el polo positivo de la tercera batería y el polo negativo de la cuarta batería;

«B4+» «B5+» «B6+»…etc.
